噴淋降溫系統原理介紹/ Spray Cooling System Principle Introduction

噴淋降溫的途徑有兩種：一種是蒸發冷卻，其原理是將霧化的除鹽水直接噴到熱的管束表面，通過水霧蒸發吸收熱量的原理降低管束表面溫度，從而降低凝結水溫度，降低了機組背壓；另一種是噴霧冷卻，其原理是將霧化的除鹽水噴在冷卻風機的出口或入口，利用水氣化吸熱降低管束周圍空氣的溫度，從而降低凝結水溫度、降低機組背壓。

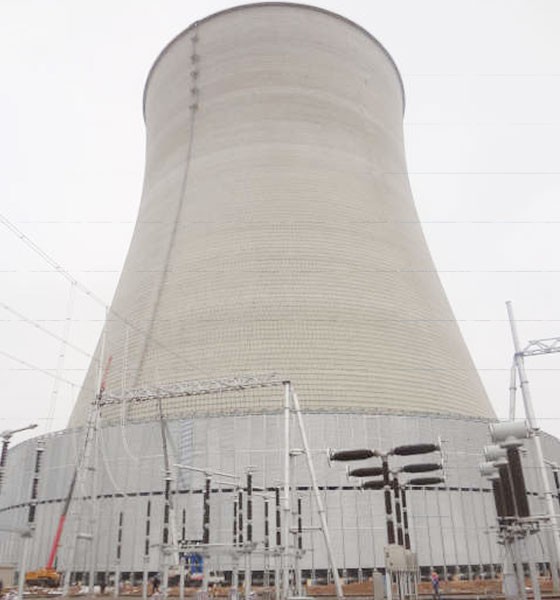

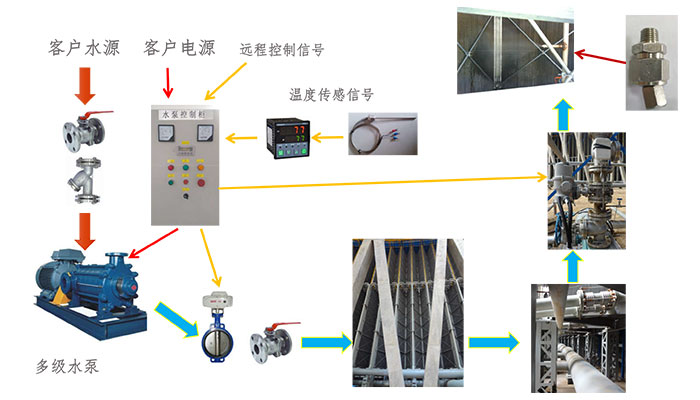

間冷噴淋降溫系統組成部分/ Intercooling Spray Cooling System Component

（1）水泵部件

（2）管路系統

（3）噴霧噴嘴組件

（4）噴淋控制系統

水泵部件/ Pump Parts

噴淋系統用水泵一般為臥式多級離心泵。水泵的主要參數可以根據機組規模和要求來確定。通常水泵的揚程為160米。

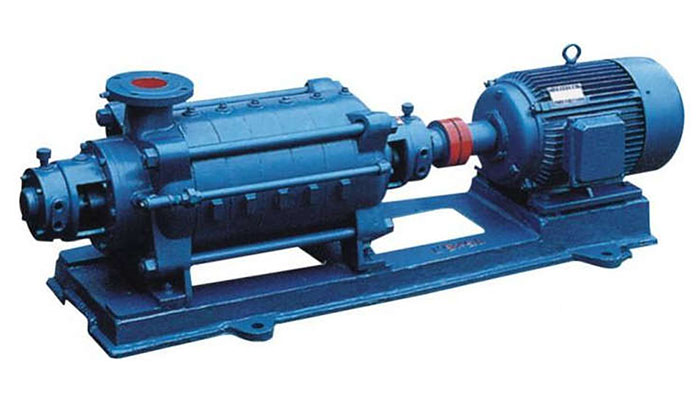

臥式多級離心泵

噴淋系統用水泵也可以選用臥式多級離心泵。主要區別就是安裝方式不同以及管路走向布置有差異。設計時，可以根據現場情況選擇不同的水泵。

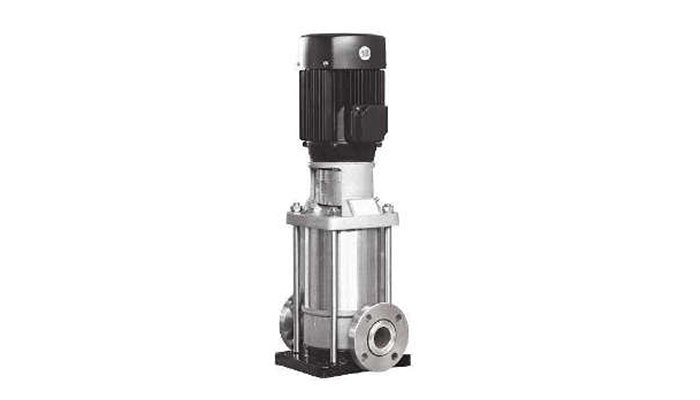

立式多級離心泵

水泵主要技術參數

管路系統/ Piping System

噴淋降溫系統的管路部分主要有：不銹鋼管道、各種閥門及管件等組成（不銹鋼管路的牌號一般為304，所有配套的管件、閥門過流件均為不銹鋼304）。

管路部分有供水主管路、平臺上分支管路、每列A型架內部的支管路以及噴淋管路（每個冷卻單元內部）。各管路的通徑由噴霧水流量和管內水的流速來計算決定。

噴淋支管路規格為DN20PN1.6MPa，每支噴淋管上布置12-20只噴霧噴嘴（根據冷卻三角的高度和結構確定）。

噴霧噴嘴組件/ Spray Nozzle Assembly

噴淋降溫系統用噴嘴的要求一般為：材質不銹鋼304或者316；

噴出的水霧粒徑：<100um

噴嘴工作壓力：0.8MPa

噴嘴額定流量：0.7L/min（最高1.1L/min）

水霧形狀：實心圓錐

噴嘴角度：90°

噴淋控制系統/ Spray Control System

一般每臺機組配1只控制柜，可實現對多級水泵啟停，出水管路上電動調節閥的水量在線調節及其它熱控元器件的控制。噴淋系統也可接至DCS系統，對噴淋系統進行遠程控制，做到無人值守。

噴淋控制系統需要接入電廠DCS控制系統，系統會根據環境溫度和機組運行參數來決定是否投入噴淋降溫系統?？刂葡到y(tǒng)需要監測水泵出入口的壓力和流量等參數，以便遠程操作控制。

電氣控制系統/ Electrical Control System

噴淋電控系統主要有噴淋系統控制柜及相應的壓力、 流量傳感器以及各種電纜組成?？梢詫?shí)現相應的控制和監測需要，滿足實際生產要求。
